當貝F6開箱體驗及硬件拆解

馬上雙十一，有想法的老鐵們就可以抓緊入手了。話不多說，直接上圖了。
我相信使用投影儀第一個考慮的問題就是亮度夠不夠，白天效果怎么樣。請看視頻，此視頻片段為我也陽光明媚的午后未遮擋窗戶且在不足4米的焦距內拍攝的效果。個人認為觀影畫質清晰可見，DOLBY音效也是扛得住的，可以說效果是相當?shù)暮昧恕Ｗ詈?，怪我豬頭了，忘記拍攝拉上窗簾的更佳的效果居然忘記攝錄了.....
網站雞肋，居然無法上傳視頻文件！

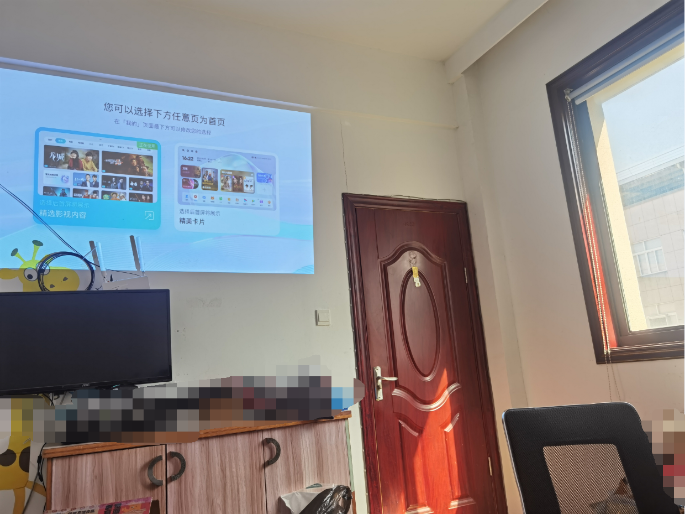

拍個照片，大家看下照片。這絕對是妥妥的高亮不虛標?。?br /> 圖片3.png

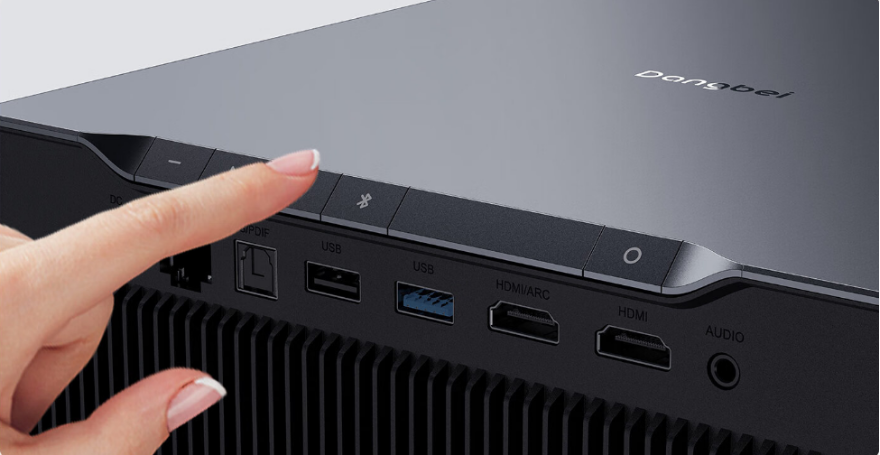

一體成型的全金屬機身，既有棱角分明，又有直面和棱角之間的曲線過渡。再配合鋼琴質感版的實體按鍵，大氣且不失典雅。

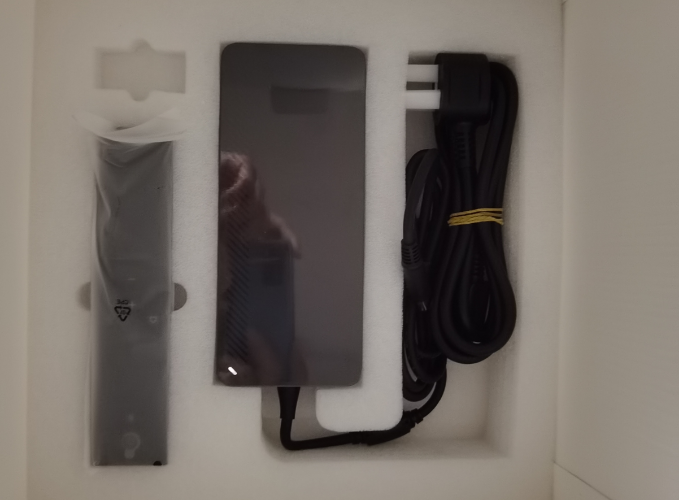

配置大于60W的電源，用料扎實、穩定、不縮水。（請忽略黃色橡筋，好像是我套上去的。哈哈哈，就是那么扎眼。）我感覺這個電源好像和華碩筆記本是同功率同個插頭的，估計可以通用。有的小伙伴可以試試。

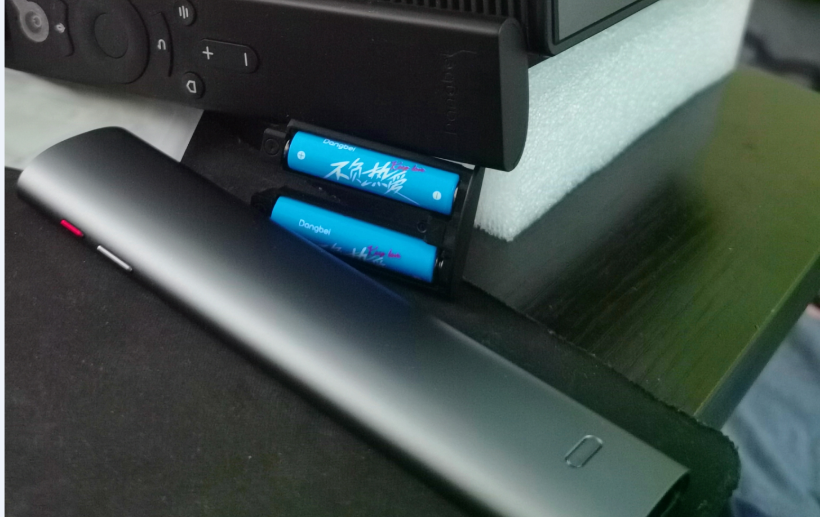

金屬背殼藍牙語音遙控器，靈敏不斷線。更有分量和質感。不負眾愛。

下面直接進行今天主題，拆有料：
第一步外殼上是看不到任何螺絲釘?shù)?，是完全靠卡扣互鎖的，需要一定的技巧。不建議從前端鏡頭那邊下手。（要注意標紅處的線插，不需要拆）

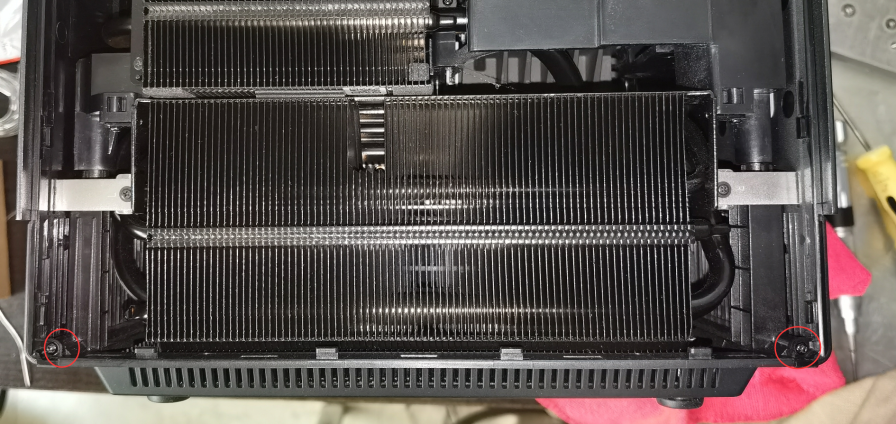

拆下正反面底端的我標注的螺絲后，金屬外殼就像滑蓋手機一樣可以前后推動。（建議外殼2端用手輕輕外擴助力下。）依舊需要主要上圖標注的那個端子線插。
規避干涉刮碰的后，整個外殼可以連導線一起取下。

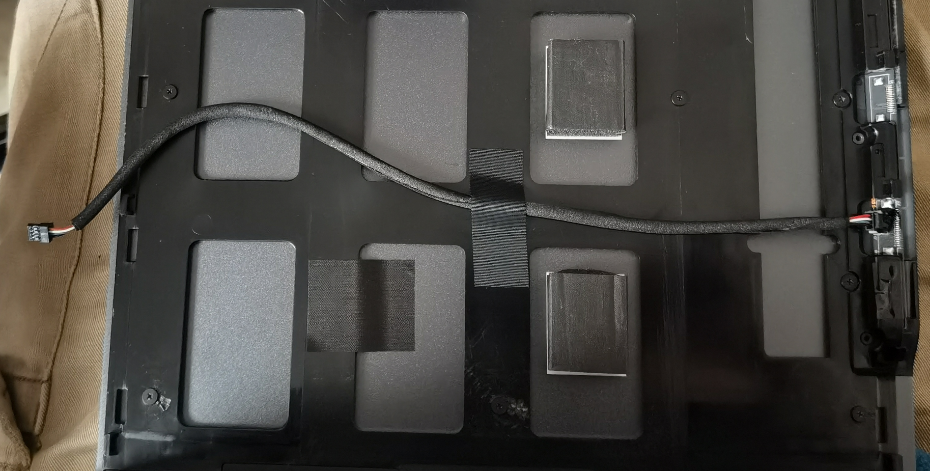

前面說標注的線插不需要拆卸，是因?yàn)檫@根線插是隨著外殼一體拆卸的

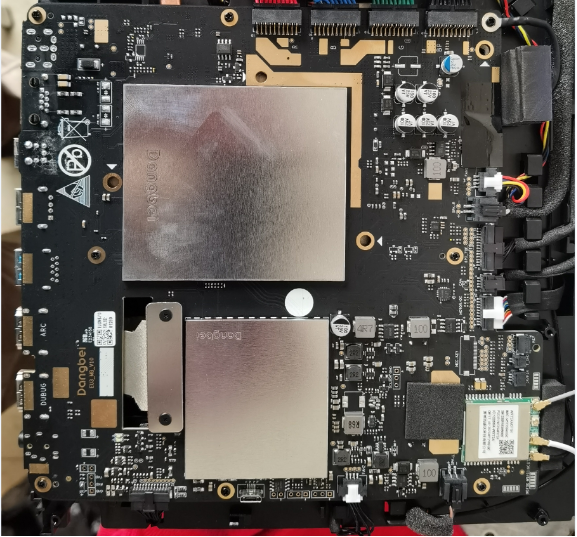

這就是F6去了殼的當貝F6的核心精髓了

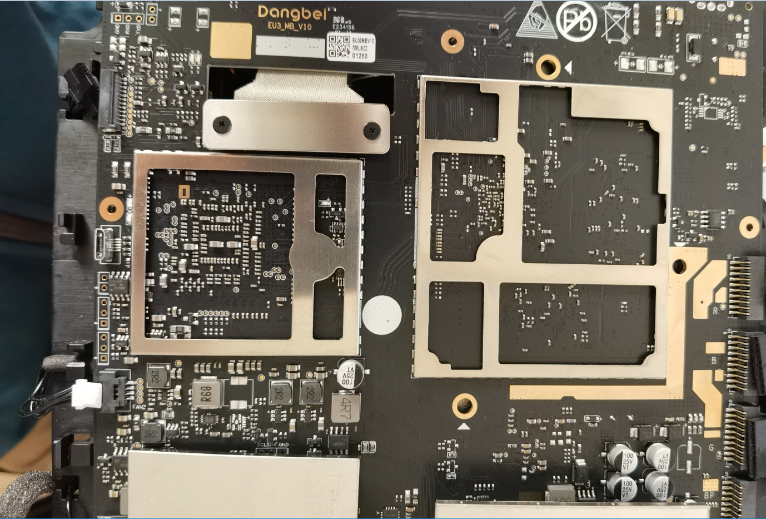

以為屏蔽罩下面應該有隱藏的秘密，結果取下來才發現，這就真的只是單純的屏蔽罩.......

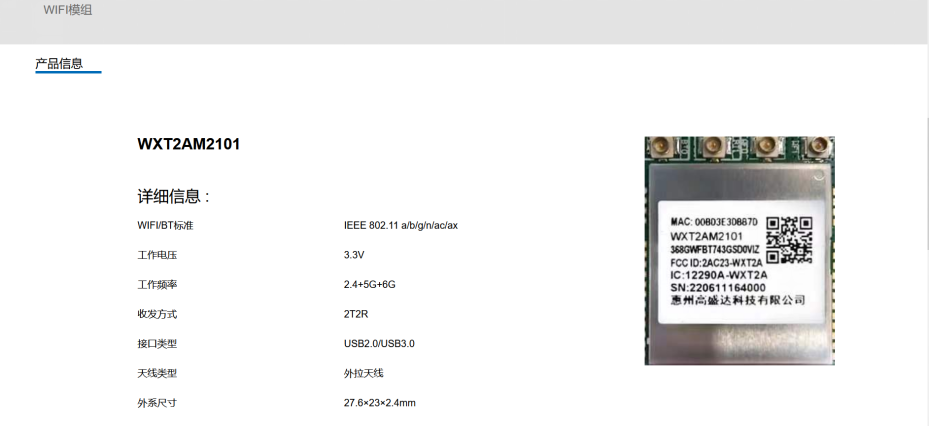

不過依舊可以在頂層看到WIFI模組。由惠州高盛達科技股份有限公司提供

板子上有預留其他開發接口，并且相應測試點，排列都是是井井有條。

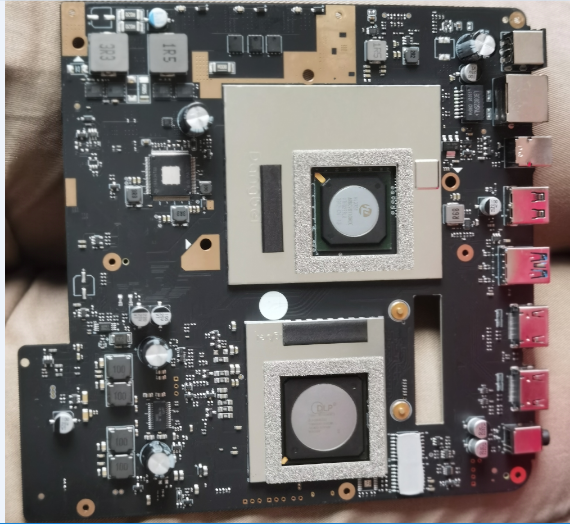

將主板取下來，翻個面。

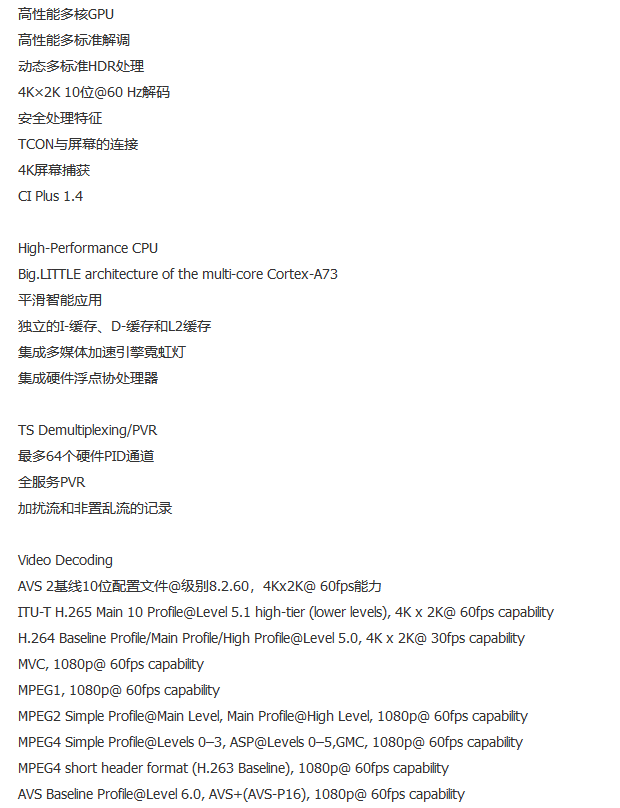

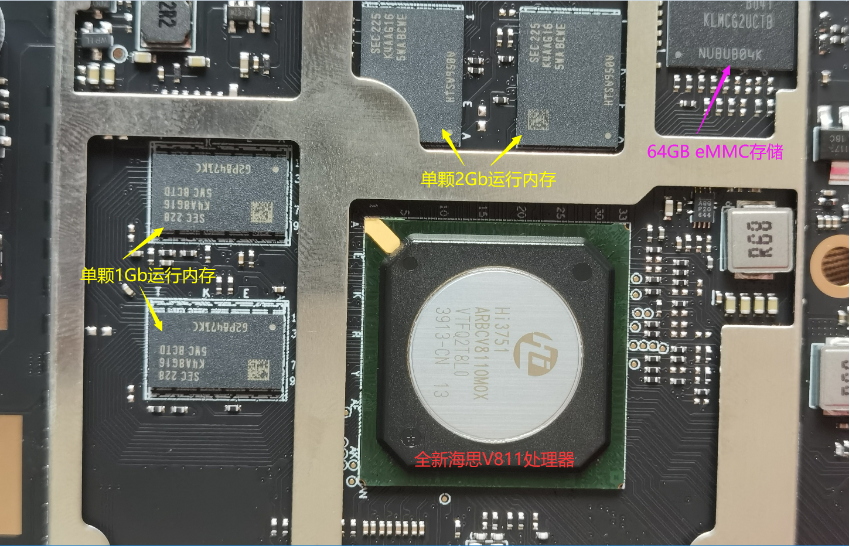

介紹下我們今天的重點了。全新一代海思Hi3751 V811處理器，一顆強勁的“中國芯”。

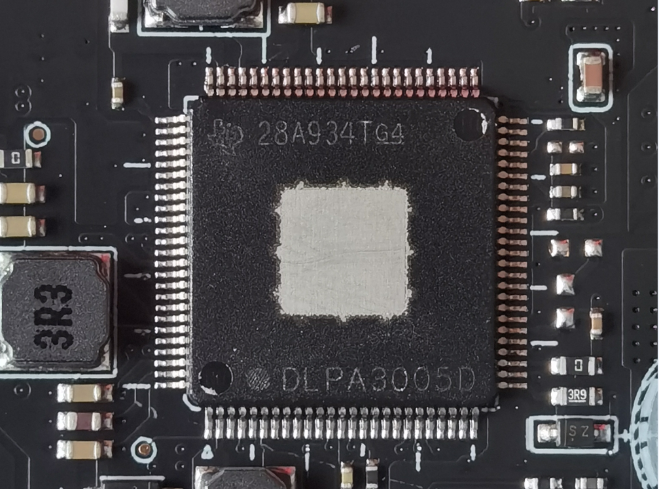

使用了Ti(德州儀器)DLPA3005 PMIC 和高電流 LED 驅動器 IC它是一款高度集成的電源管理IC，針對DLP? Pico? 投影儀系統進行了優化。DLPA3005 采用集成式高效降壓控制器，支持多個 LED 投影儀，每個LED 的電流可高達 16A，串聯 LED 的電流可高達32A。

搭配的是Ti(德州儀器)DLPC6540 高分辨率控制器DLPC6540。它是用于 TI DLP 產品 4K UHD 顯示芯片組的數字顯示控制器。該方案主要用于高分辨率、高亮度和小巧外形的顯示系統。

美中不足的就是控制器下面藏著一顆美光的閃存。因是新設備，我就不便拆下屏蔽底板確認具體規格了。不過感覺使用美光閃存，是個敗筆啊。

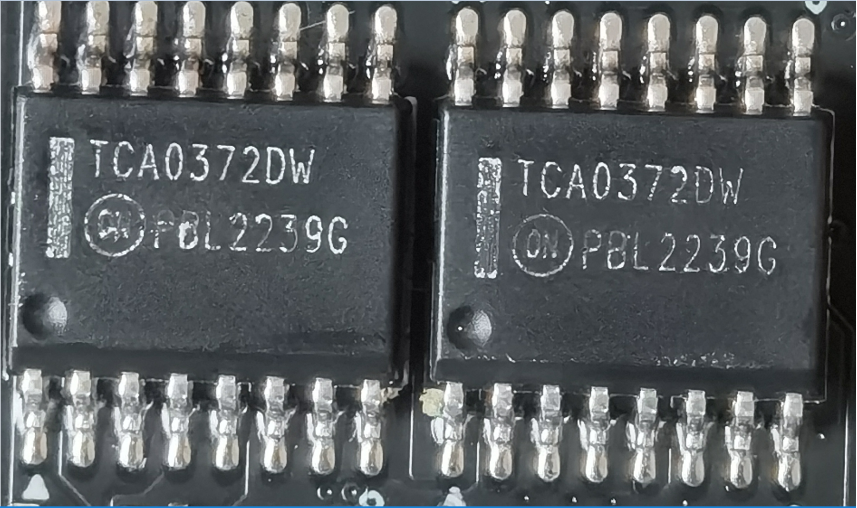

使用了2顆1A輸出電流的雙功率運算放大器，品牌onsemi(安森美) 。

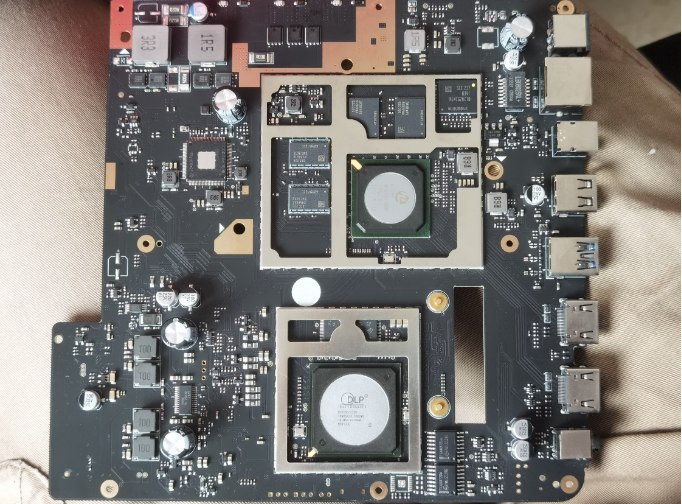

最后來張底面的全景，這做功一點沒有水分。

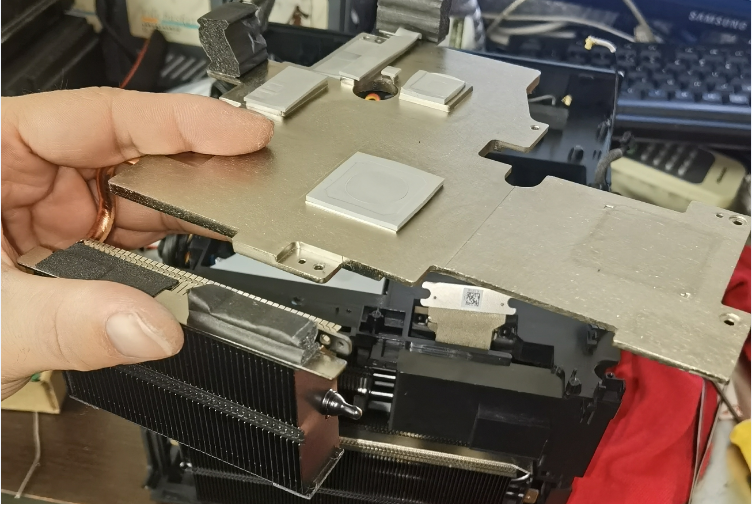

板類完畢，我們?cè)賮?lái)展示下散熱系統。主板底下就是導熱板和散熱鰭片

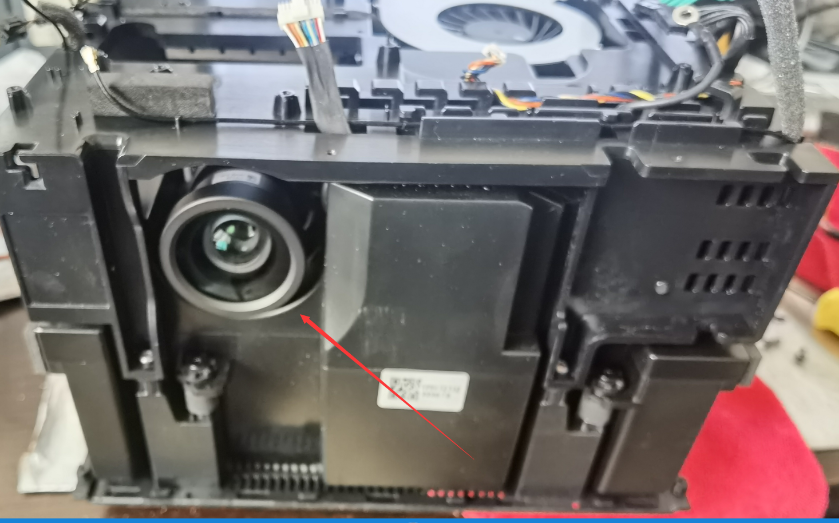

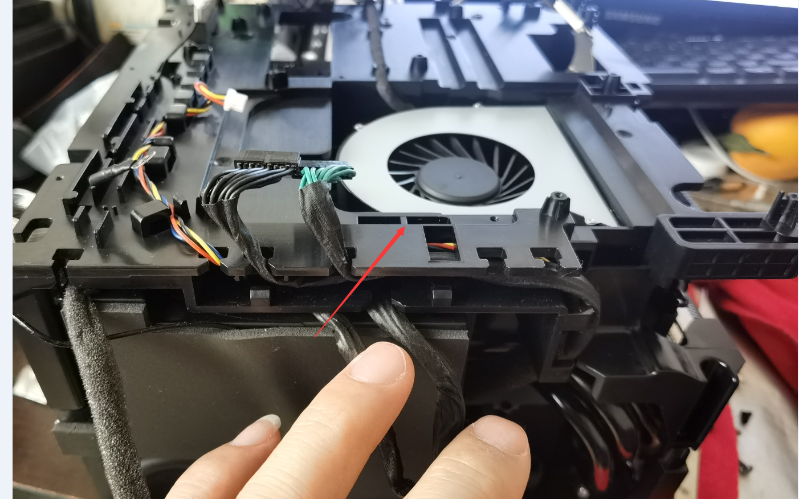

取下導熱板可以看到下面的主動風扇

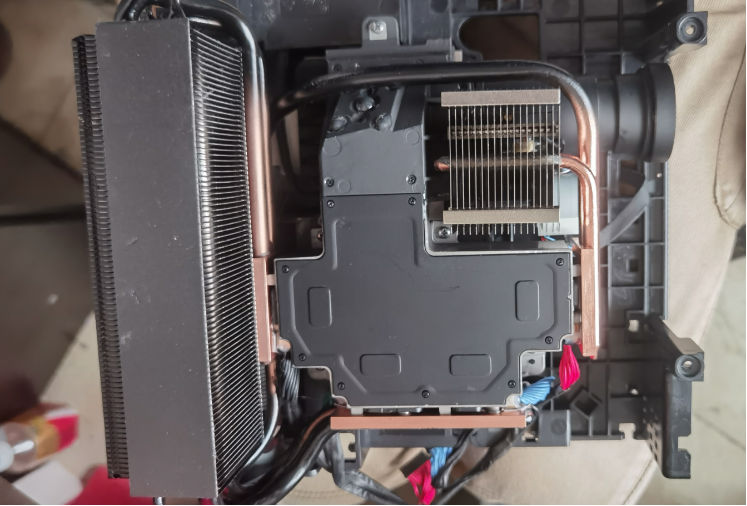

深拆一下，可以看到大量的導熱銅管和散熱散熱鰭片，保障了良好的熱傳導。保障了設備的穩定性和使用壽命。散熱高效安靜。

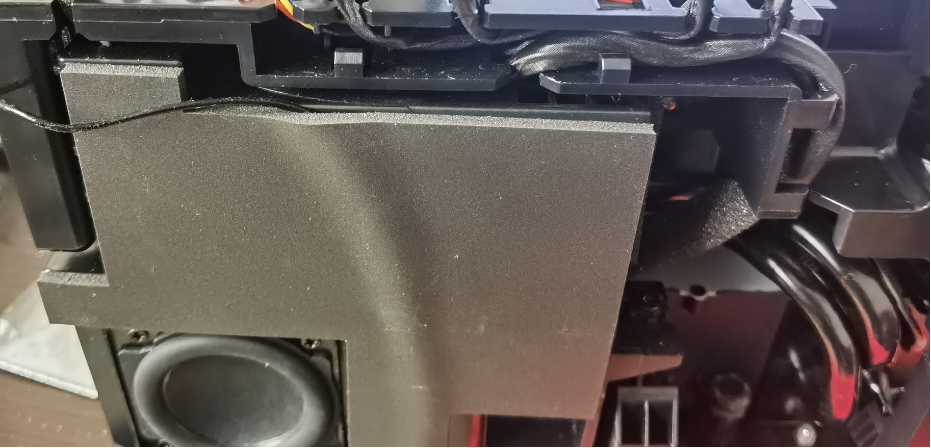

2個630ml大音腔，配合大功率揚聲器,閉上眼,體驗聲臨其境。低音震撼、中音細膩、高音嘹亮,音色層次分明。同時支持Dolby Audio、DTS-HD，4K大屏驚艷畫 質與震撼音質雙重享受,打造視聽饕餮盛宴。
