米家壓力IH電飯煲拆解評測

全家福（少了個中部加熱環）全家福（少了個中部加熱環）

結構部分：

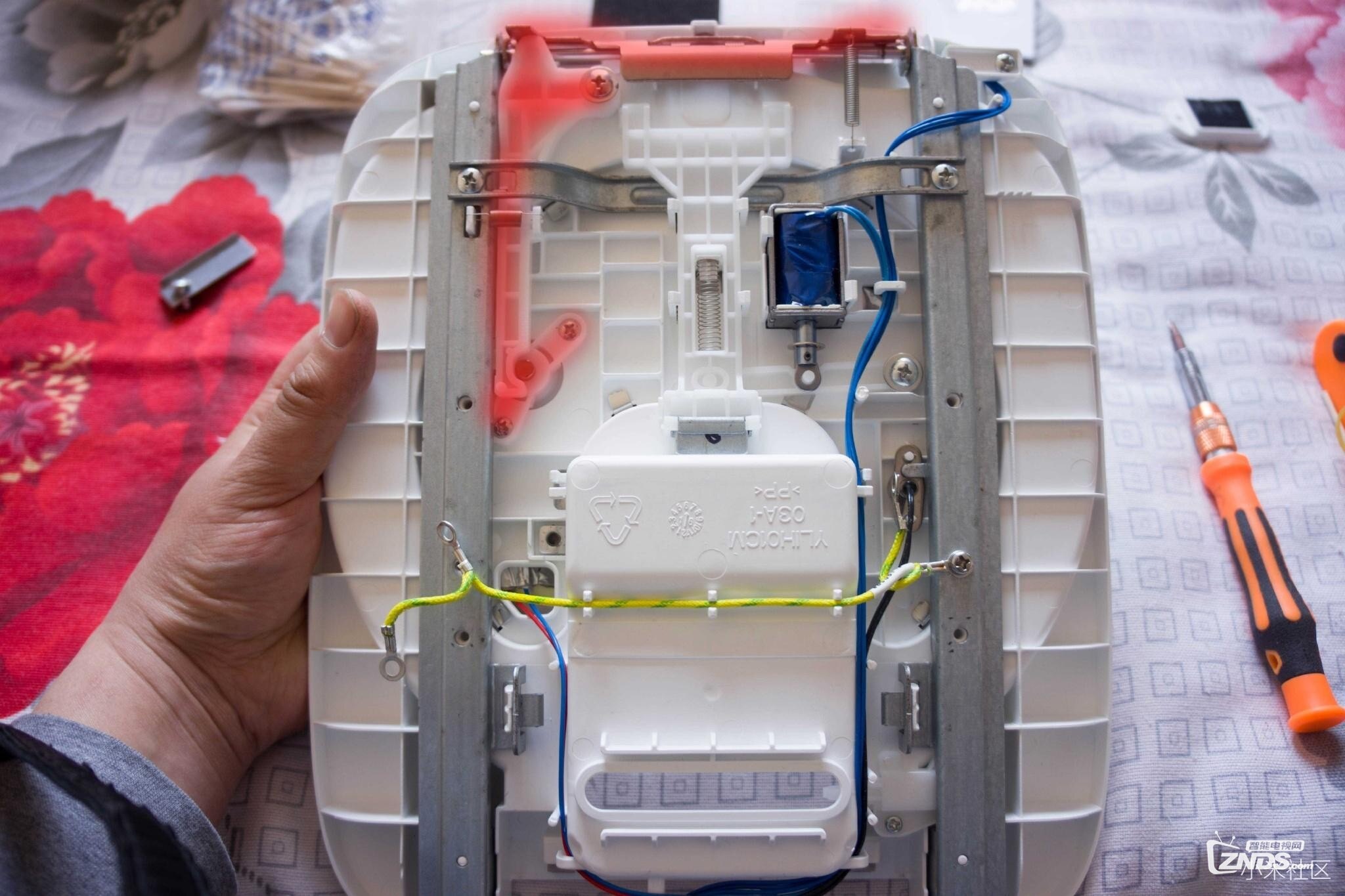

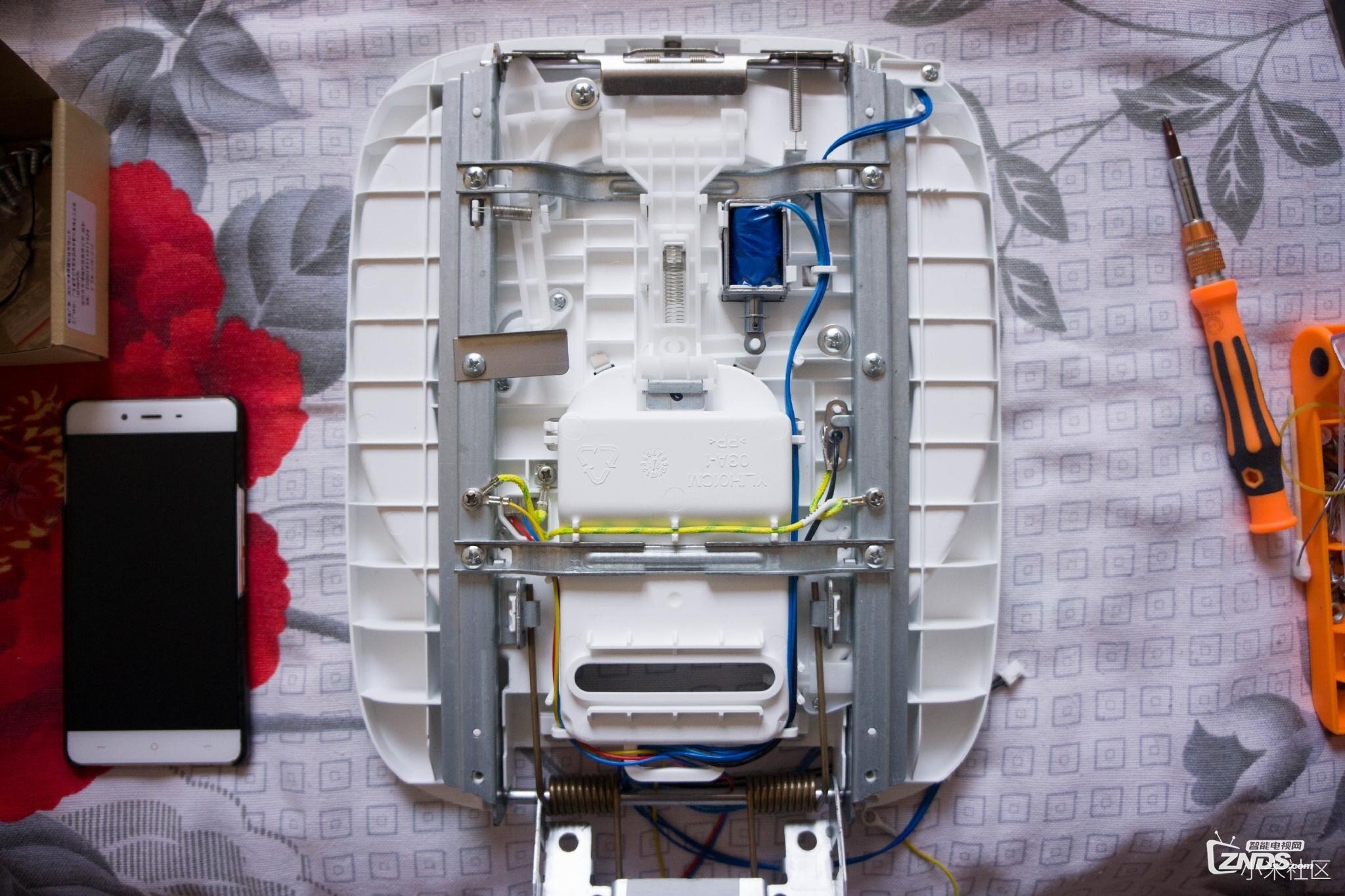

上蓋內部結構上蓋內部結構

        上蓋內部結構：上蓋內部由2mm厚鋼板的鈑金件構成主體框架，保證在1.2倍大氣壓下時，電飯煲的機構穩定和安全。

黃色為地線。

上下部分的鈑金加強筋結構上下部分的鈑金加強筋結構

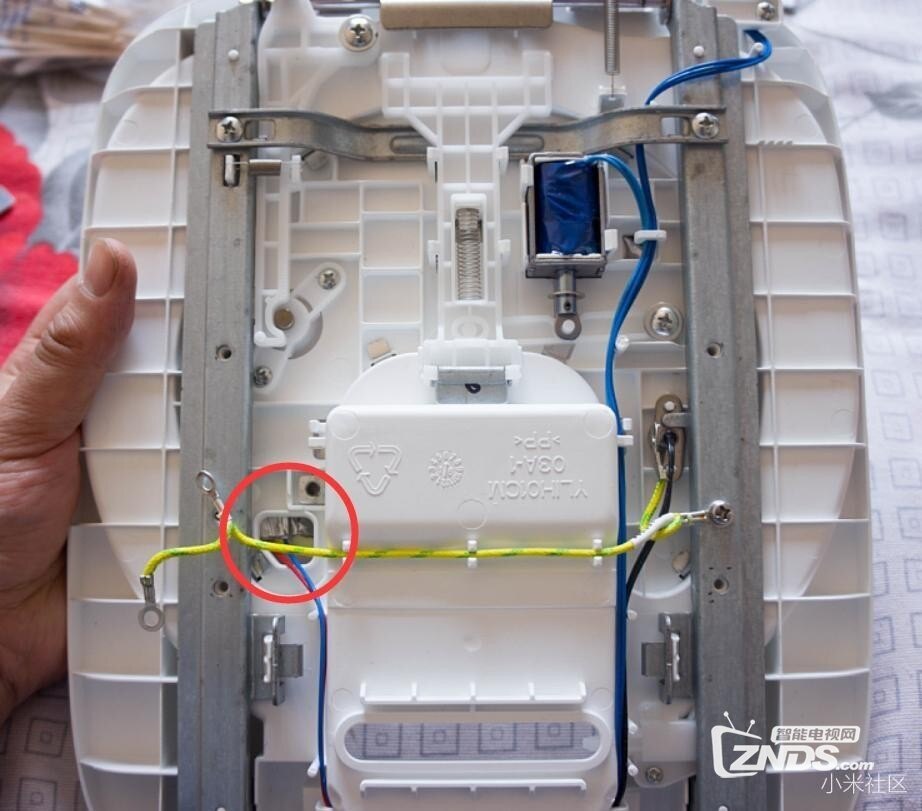

鈑金與地線鈑金與地線

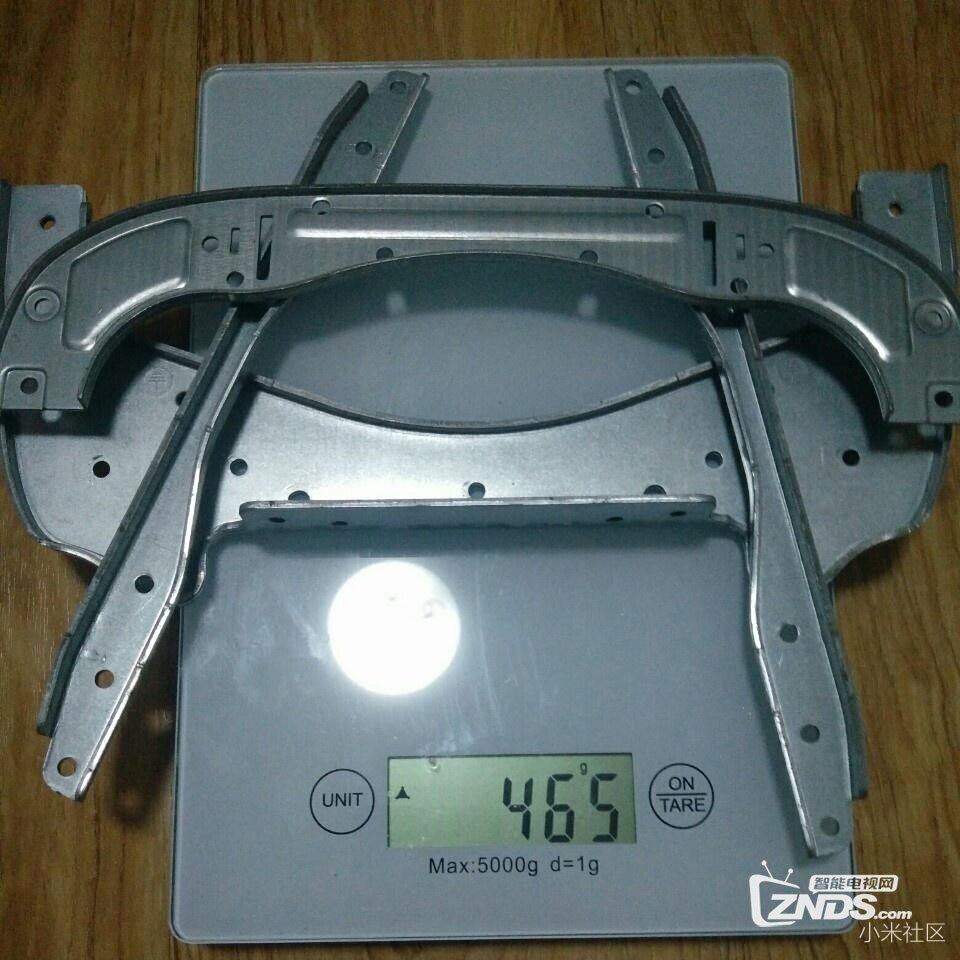

僅電飯煲下半身加強筋就重達465g僅電飯煲下半身加強筋就重達465g

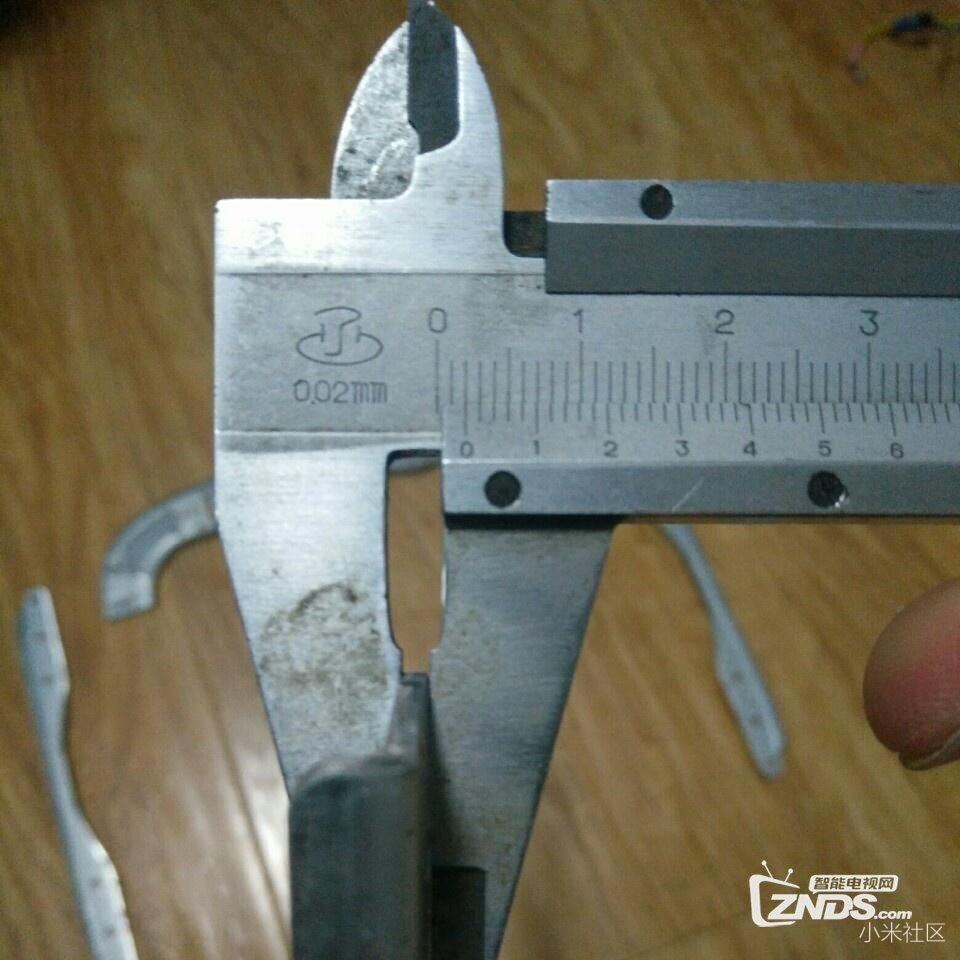

鈑金件采用2mm厚鋼板鈑金件采用2mm厚鋼板

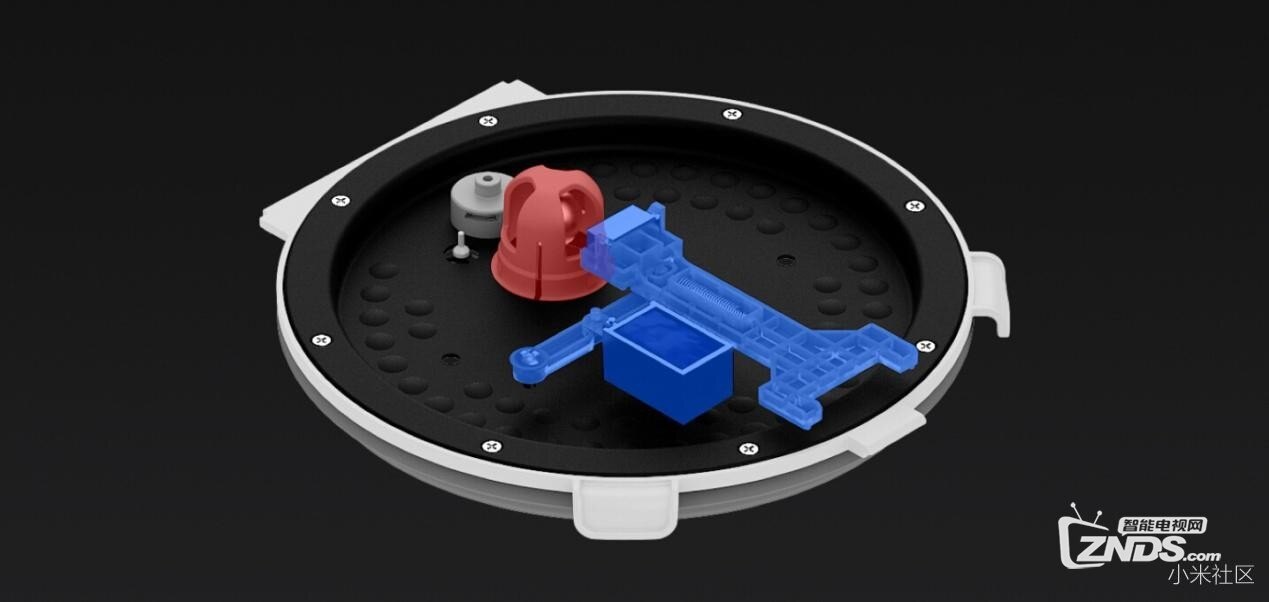

        磁力泄壓閥工作原理：磁力臂前端裝有一釹磁鐵，由電磁鐵拉動杠桿控制對壓力閥上的鋼球進行控制，實現泄壓功能。

        當進行壓力蒸煮時，上蓋內的硅膠受壓力，帶動鋼柱頂住開蓋機構，實現壓力時無法開蓋的功能，保證使用者的安全。

電路部分：

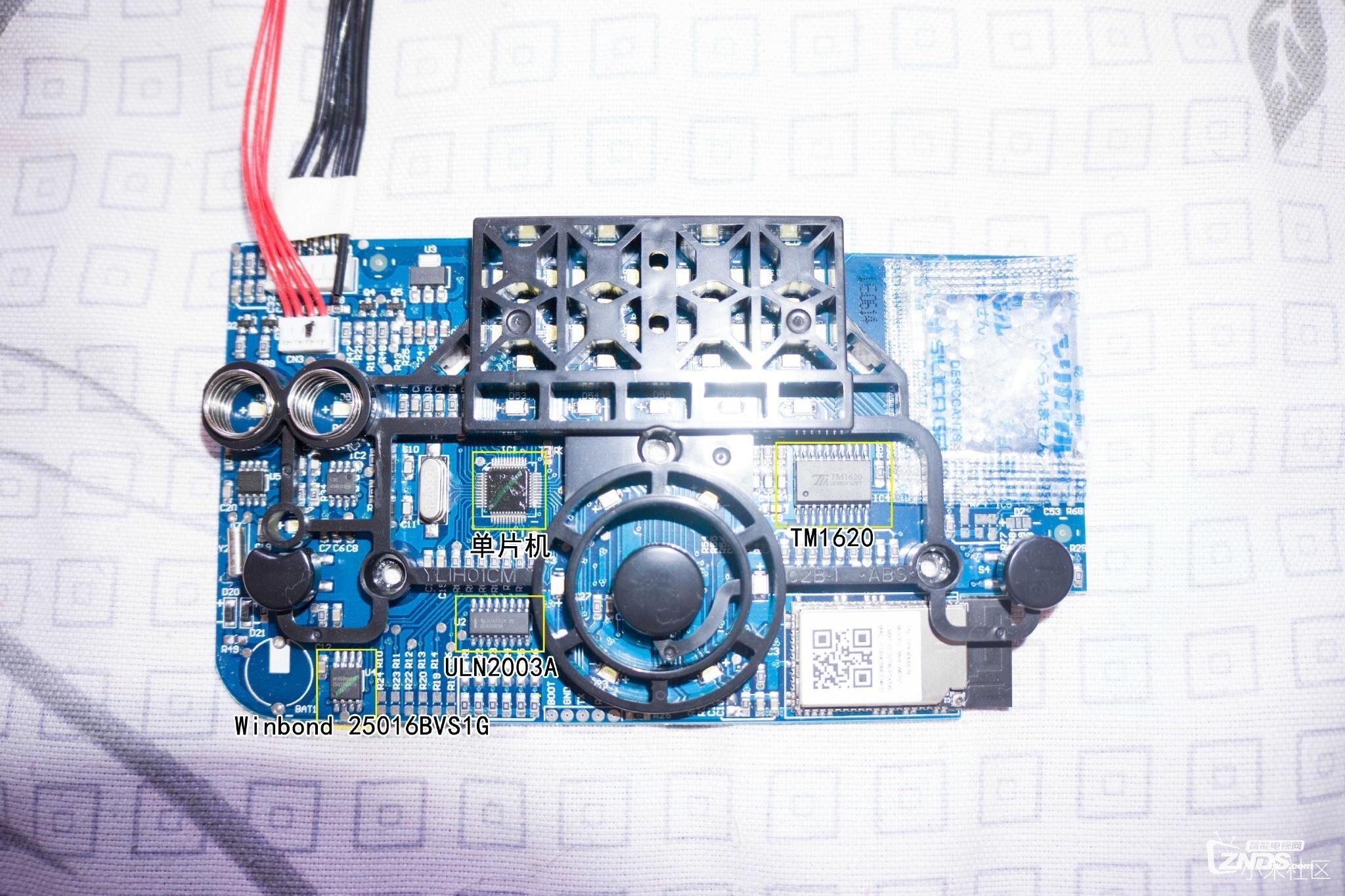

電路板：

單片機芯片由于涂了三防膠，看不清具體型號

TM1620：LED驅動控制芯片，實現顯示和呼吸燈

Winbond 25016BVS1G：閃存外存2M，可能用于固件升級

ULN2003A 大電流驅動陣列,多用于單片機、智能儀表、PLC、數字量輸出卡等控制電路中?？芍苯域?qū)動繼電器等負載

Wifi芯片：未知

右上角為干燥劑。

電路板在上蓋中，有硅膠防水圈的一個密閉腔體內，由3顆螺絲固定在上蓋面板上。

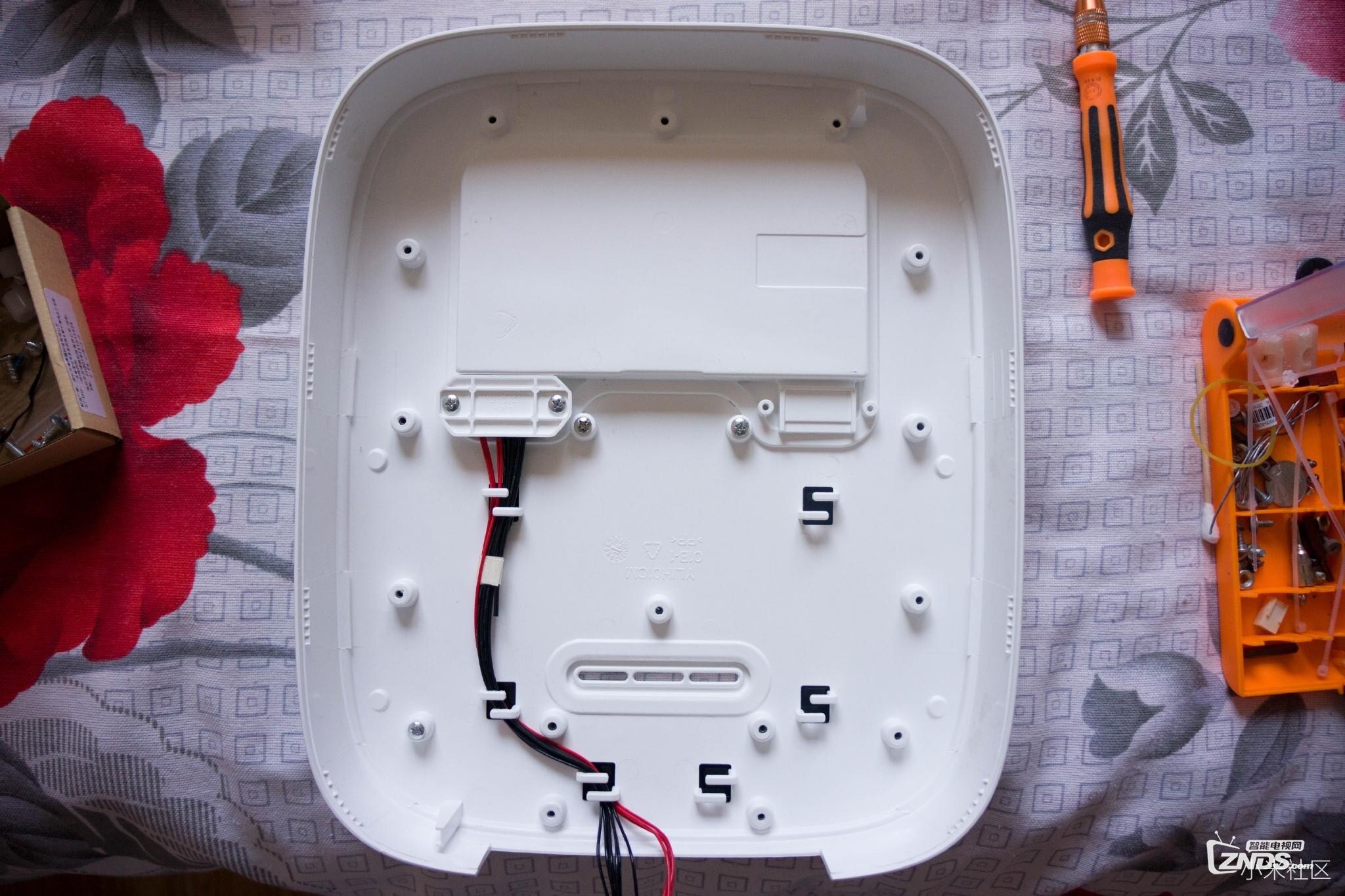

        排線出口有壓蓋，壓蓋下為硬質海綿，以保證電路板倉不進水。由16顆螺絲將操作面板牢固地固定在上蓋。

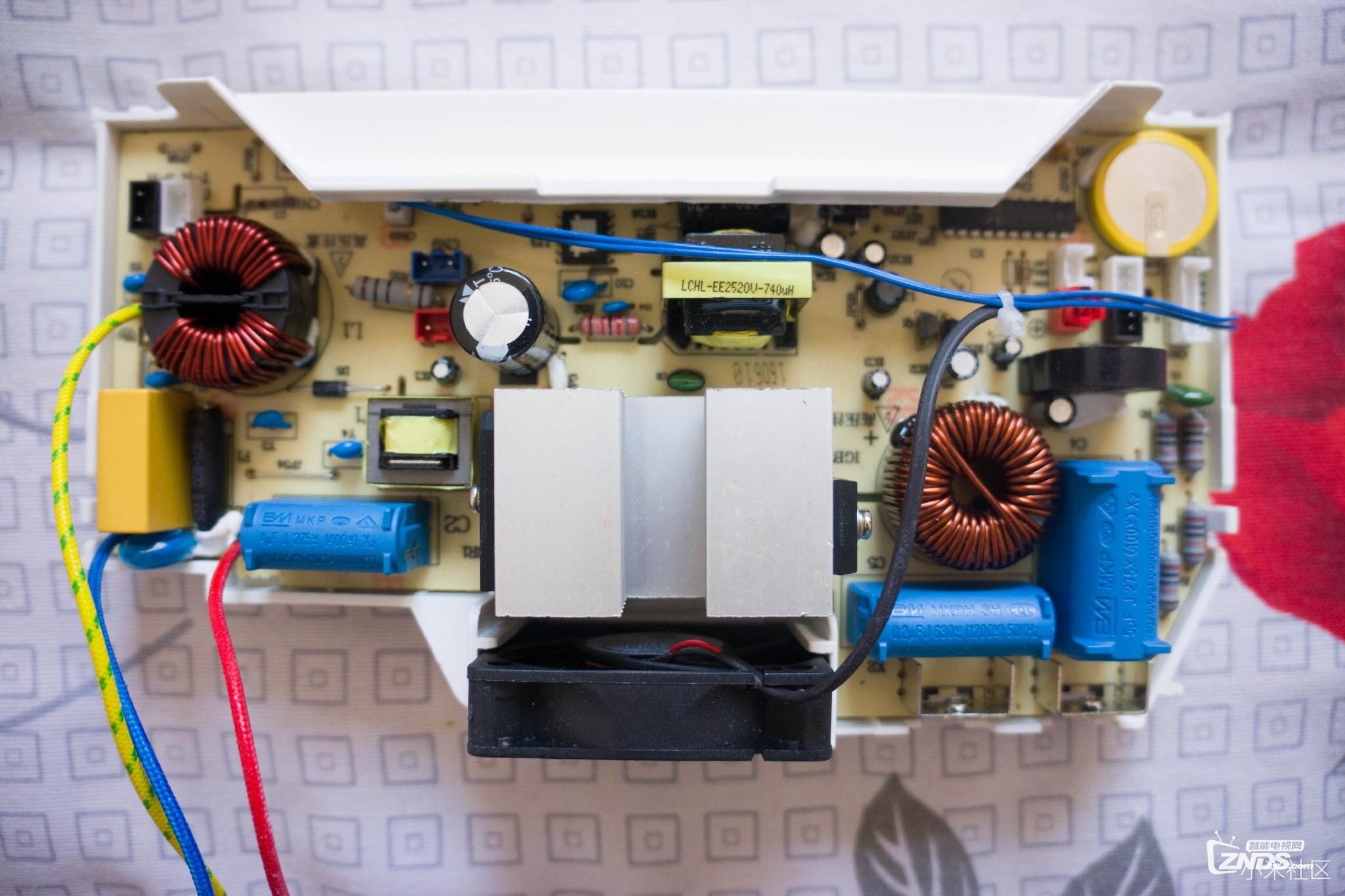

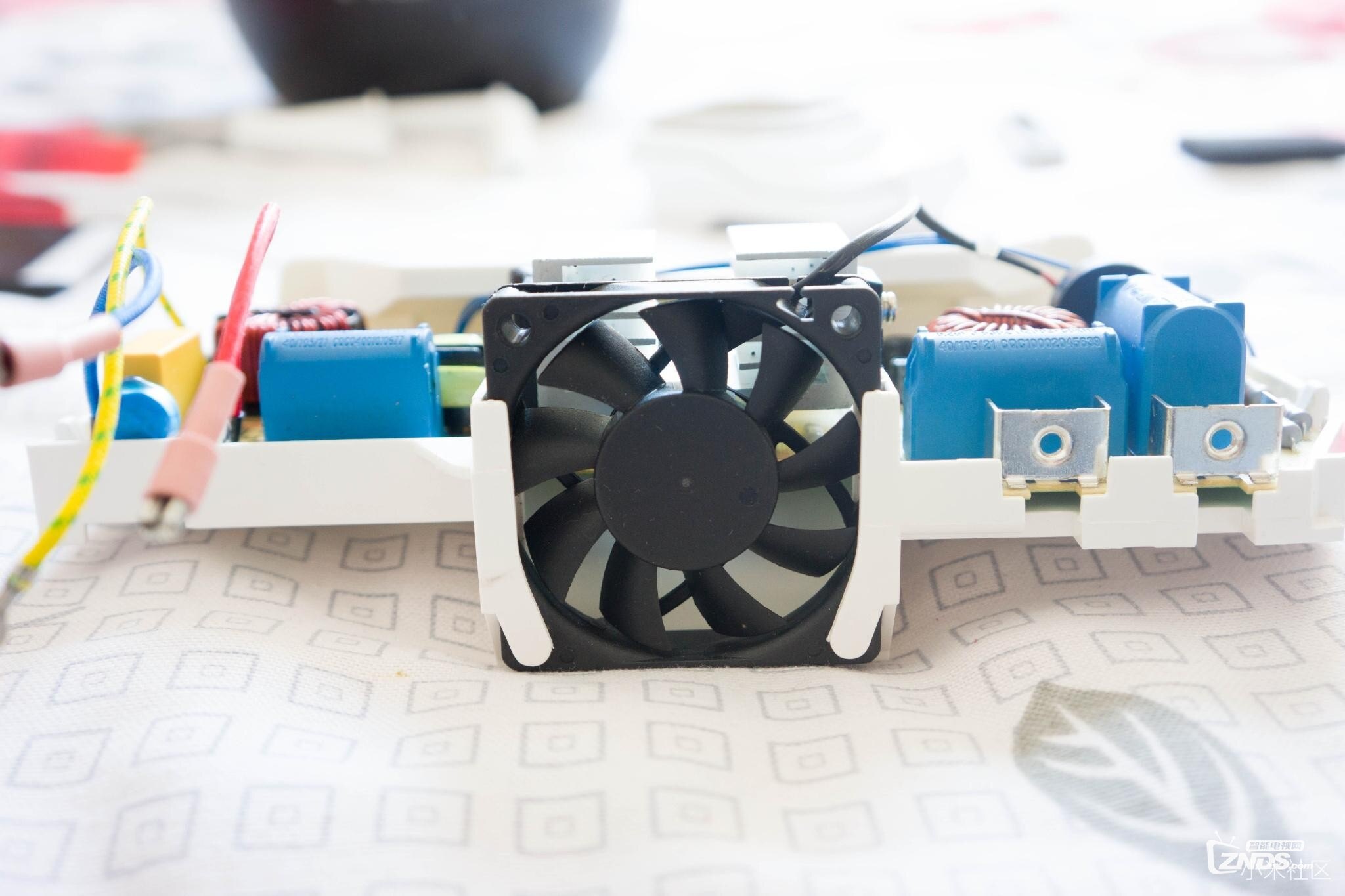

電源電路板正面電源電路板正面

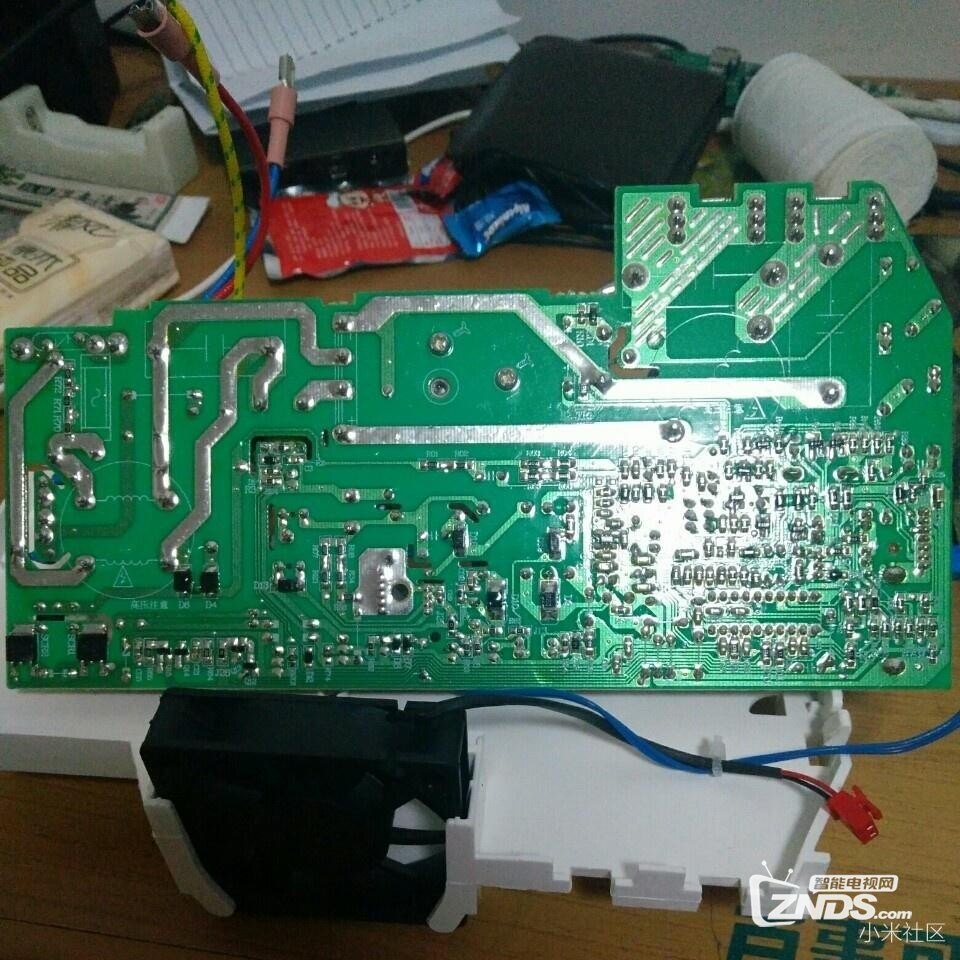

電源電路板背面電源電路板背面

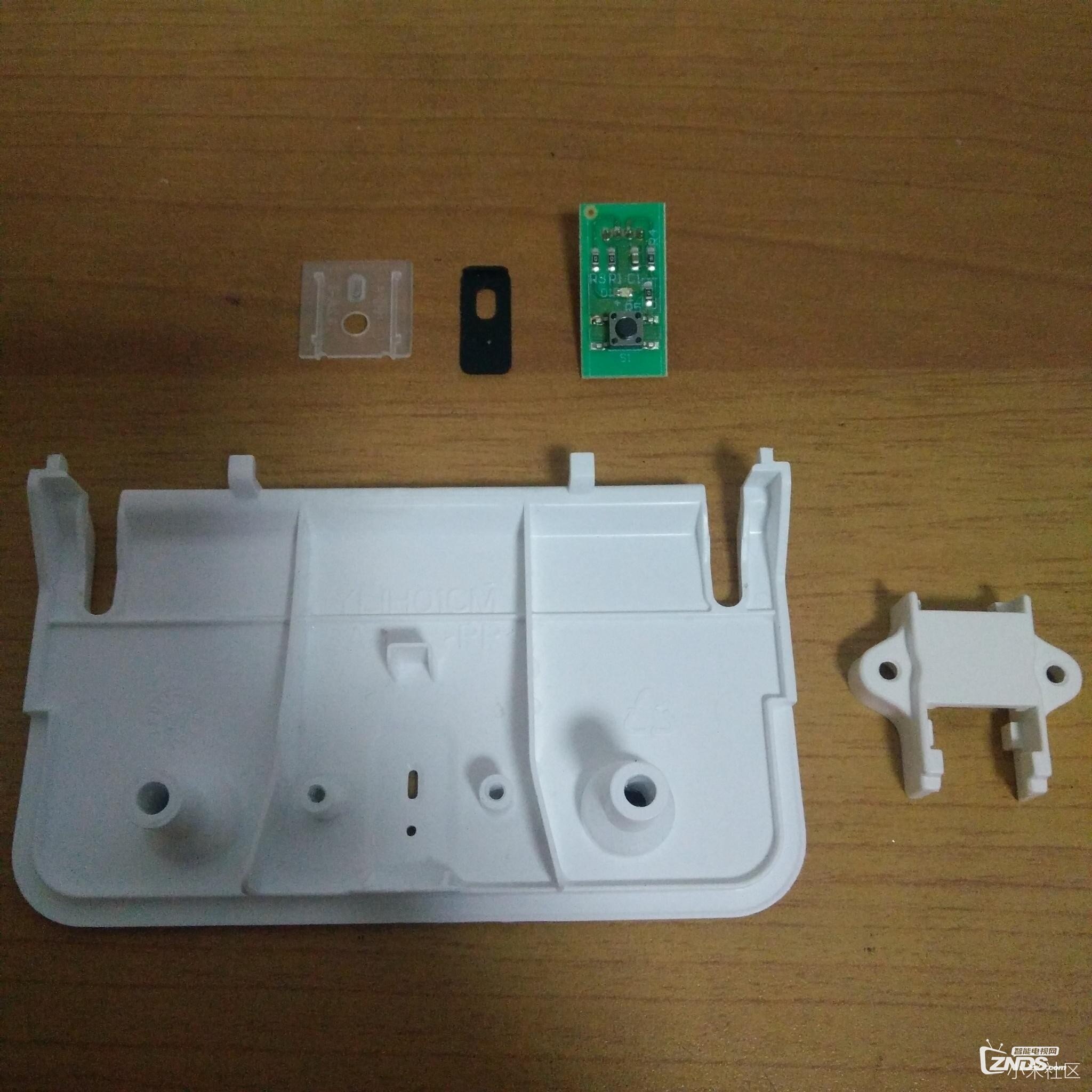

Wifi指示燈及復位按鈕Wifi指示燈及復位按鈕

加熱部分：

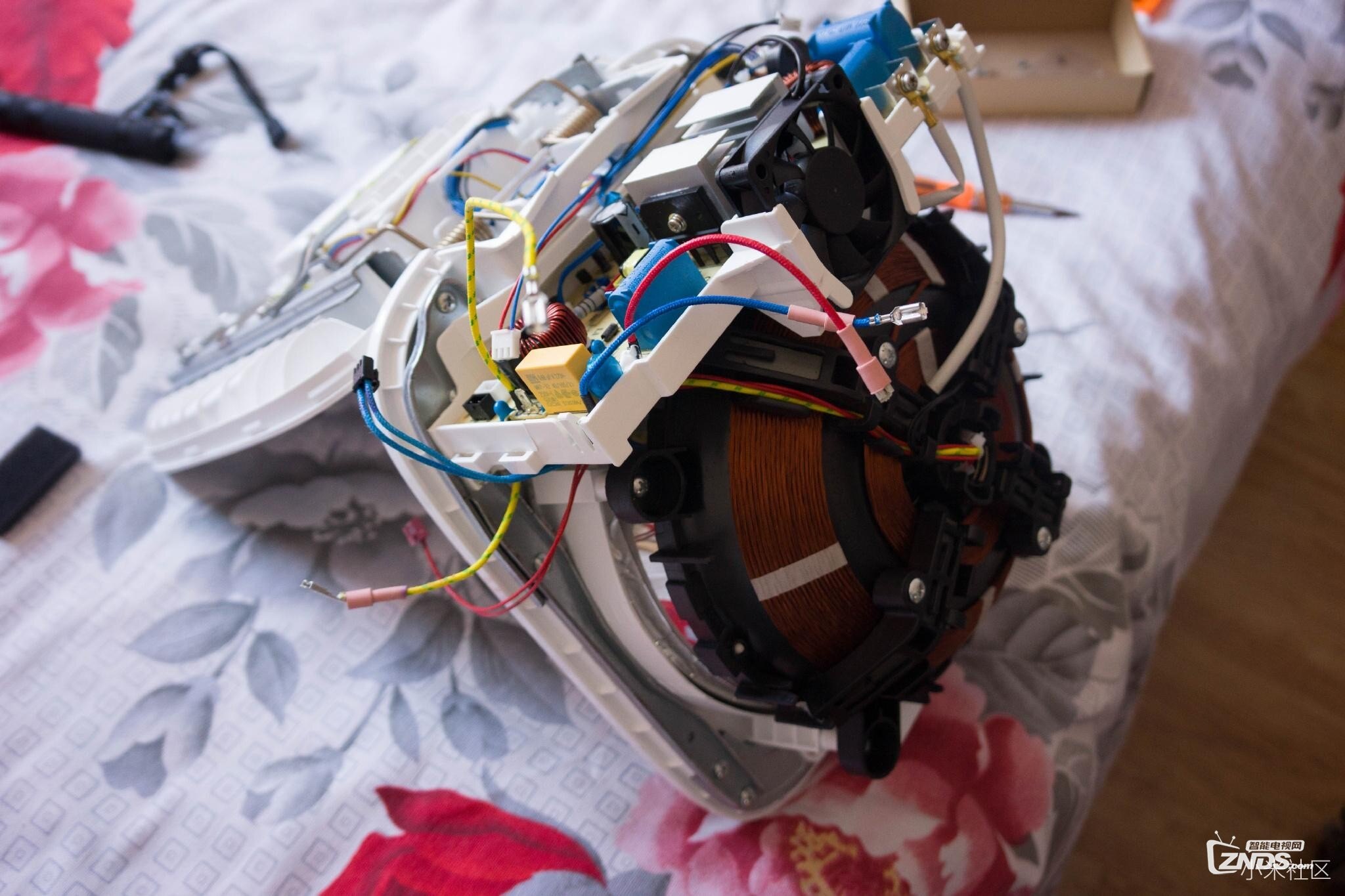

IH加熱電磁線圈IH加熱電磁線圈

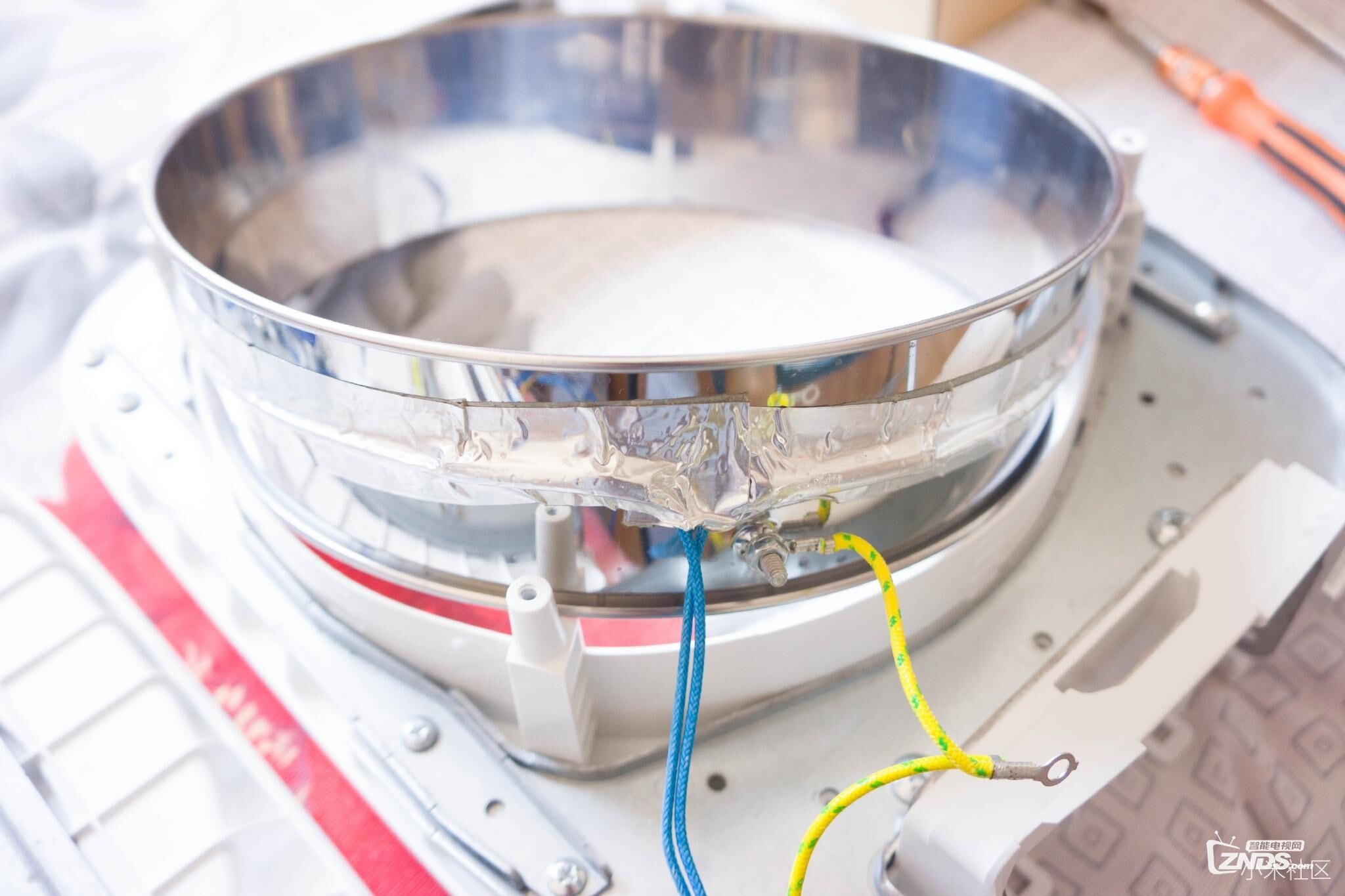

中部加熱電阻絲中部加熱電阻絲

上蓋內的加熱電阻絲上蓋內的加熱電阻絲

總結：

1.結構緊湊，機構復雜令人咋舌，零部件加工精度高，采用模塊化設計，便于維修；

2.底部IH加熱，中部及上蓋采用電阻絲加熱，實現了3D環繞加熱；

3.所有電線插頭均以顏色區分，并采用防呆設計，不會插錯，除地線外，子母插外均有硅膠絕緣套保護；

4.地線遍布各個金屬部件，保證了漏電安全；

5.沒有采用碳鋼螺絲，個別部位采用了304不銹鋼螺絲，杜絕生銹；

6.內部有鈑金件加強，保證安全。
