【微鯨科普】關于顯示器大揭秘——面板

eswgdeh · 發表于 2017-9-1 14:14

本帖最后由 eswgdeh 于 2017-9-1 14:38 編輯

很多人對電視、電影的硬件顯示器都不太了解，購買的時候也不知道到底什么樣才叫好或是適合自己的，往往導購說好也不懂就買回去，用過一段時間后發現自己被坑了，這篇帖子就是講解有關微鯨電視或是其他一些產品的各種顯示器，讓大家在選購時不至于那么懵逼，可能有看不懂的地方，但看完大家也會覺得很有收獲。

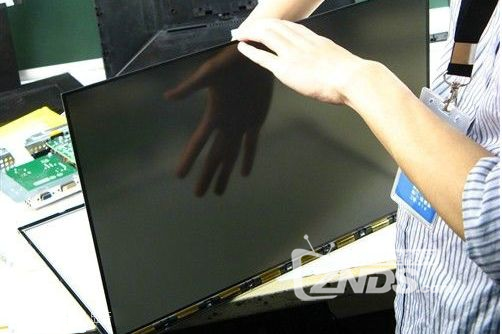

首先介紹的就是液晶顯示器的核心—面

現在液晶顯示器面板常見的有IPS、MVA、PVA、PLS、TN，其他的恐怕現在也不常見，就不討論了

首先說說IPS面板：

這項技術最早由日立在90年代開始研發，由日立在2001年推出，又名Super TFT，IPS技術最大的特點就是液晶分子始終與屏幕平行，在平面內轉動分子而非空間內，這樣就能很輕松的達到廣視角，但是響應時間、對比度也被這個拖了后腿；曾經IPS成本非常高，多用于高端機器上。

目前市面上常見的IPS主要由LG生產，之前LG和飛利浦買來了IPS的專利，后來飛利浦撤資了，現在大多是LG的產品；當年日立改良IPS做成了代號為S-IPS的產品，產量和良品率也提升了很多，原生8Bit色深，主流的中高端機器就有了S-IPS的身影，后來LG經過長時間技術攻關在S-IPS的基礎上的研發出了H-IPS；后來LG還覺得不夠，在原來基礎上使勁閹一刀，這就是E-IPS了，大幅度犧牲畫面，換來低成本+高產量，這也是現在IPS很便宜能普及的原因；而P-IPS則是H-IPS的一個下屬大類，NEC公司通過改良H-IPS的技術加強色彩方面的表現（據說就是面板內自己把8Bit抖動到10Bit的面板）至于AH-IPS，這是這兩年LG搞的東西，說優點很多，一大堆扯淡玩意，什么提高透光度、降低能耗、提供分辨率啥的（如果你們想看這些扯淡玩意就在這，LG自己的東西：http://pan.baidu.com/s/1gdGHCSN）給我的感覺就是生產工藝改變了一下，最大的改變還是提高透光率，這樣可以降低背光亮度達到相同的效果，比較節能一些，而AH-IPS的話東西實際可高可低，高端貨匹敵H-IPS，低端貨就是E-IPS的馬甲

目前總體顯示效果上是P-IPS≈H-IPS＞S-IPS＞AH-IPS＞E-IPS 注：這個不是絕對的，比如你說AH-IPS一定比E-IPS好，可實際上6Bit的AH-IPS面板和E-IPS效果基本沒什么大的差別，同樣的技術也有不同色域不同色深的面板，具體哪個好要看具體面板型號，這個只是分類上整體能達到的頂尖水平相比得出的結論（本段中關于多少Bit的表述是表示色深參數，這個參數下面有詳解，如果實在看不明白可以先看看下面關于色深的部分再回來看這一段）通常情況下S-IPS、H-IPS、P-IPS等高端面板是原生8bit的，E-IPS是原生6bit的，很多機器宣傳色深都很高比如HKC T4000+宣傳10bit，有的E-IPS宣傳8bit 等，這都是FRC一類的技術抖動上去的，跟實際真正的高面板比有差距（兩臺放一起一般人都能看得出的差距），而廠商只要不是宣傳8Bit面板就不一定是原生8Bit的，比如說本顯示器有1600萬色顯示能力/8Bit色彩/16.7M色等說不定都是障眼法，最可靠的就是廠商公開表態或者有測評/拆解等能確定面板型號。這里再說一下，AH-IPS雖然低端機很常見，低端機上基本都是6Bit的，但是還是有好的，不要看了低端AH-IPS說不好就否定了這個，AH-IPS面板8Bit的也很多，比如U2413就是，AH-IPS能被很多專業機用還是鑒于他原生8bit，技術上也能達到99% Adobe RGB的廣色域，而實際表現和H-IPS相差無幾。

對于咱們一般用來說8bit顯示器已經頂?shù)教炝?，曾幾何時10bit輸出需要專門的顯卡，這種天價專業顯卡一個顯卡經常能買很多人幾臺電腦，現今雖說A卡也能輸出10Bit，但是普通人意義不大，因為同樣原生10Bit的顯示器也是天價，抖動10Bit機器對普通人來說價格同樣也不低，而且10Bit很多時候軟件并不支持，實際效果并沒有6Bit到8Bit差別那么大，所以10Bit更多的都是為了宣傳（10.7億色），普通人買顯示器意義不大

總體來說大家選購IPS的時候，當然越往高的越好了，但是好的東西價格也不便宜，大家也不用盲目追求廣色域?qū)I(yè)顯示器，一來一般人用不上，二來對大家負擔太重（土豪無視），第三點就是廣色域機器校色是一件十分蛋疼的事情，可以說紅蜘蛛都不足以勝任，而且最好是顯示器自己支持硬件校色且?guī)в芯幹屏己玫腖UT，而不是靠操作系統導入iccicm的方式來校色，否則各種兼容性問題導致的偏紅一類的問題很普遍。一般來說1500塊錢以內的預算的話，基本上只能買到E-IPS或者6Bit的AH-IPS，基本上效果都差不到哪去，除了一些山寨機和一些小廠會拿8Bit的IPS做，但是面板成本高，其他地方各種縮水，和正常品牌比只不過把錢花在面板上了而已，并沒有特別大的優勢，效果確實比普通這些機器好，但是鑒于其他地方各種縮水，品控很差，看人品的東西，所以如果方便換貨的話有興趣可以去買，主要還是看運氣成分多。這個價位IPS大家主要看品控、質量、售后以及顯示器其他方面（做工啊、支架的實用性啊、外觀、接口之類的）。

關于IPS的一些特點：這個屏除了廣視角以外，相比普通TN的話色彩能好一些，但是響應時間相對TN就差得遠了，經過這么多代改良，IPS的響應時間還是不能算優秀，只能說日常使用咱們用不敏感的人看不出來明顯拖影；另外就是漏光問題，這個問題基本上現在LED背光的IPS都不能避免，EIZO一類的品牌也是出廠嚴格篩選和一些工藝，裝配上盡量讓上市的產品不出現漏光，咱們買普通的顯示器當然就沒有這種待遇了，而且這種情況一般都不包（國家關于漏光的標準是漏出來多少亮度才算，估計只有背光露出來了才算不合格），所以，對漏光很在意的吧友除了高端產品就別碰LED的IPS了。。。

注：H-IPS=Horizontal IPS、P-IPS=ProfessionalIPS、E-IPS=Enhanced IPS、AH-IPS=AdvancedHigh Performance IPS

接下來說說MVA（Multi-DomainVertical Alignment）面板：

MVA最早由富士通研發，后來賣給了友達和奇美，現在好像只有友達光電在做這個，為了支持這個面板，現在明基顯示器尤其是主流產品大多都用自家的AMVA面板（明基是一家很大的500強企業，和三星類似，下面分很多部門，其中友達光電就是一個下屬子公司，和明基電通是并列的，關系好比LG的顯示器和LG液晶面板的關系），并自稱“不閃屏”，實際閃不閃和屏幕面板沒關系，這個后面再說。

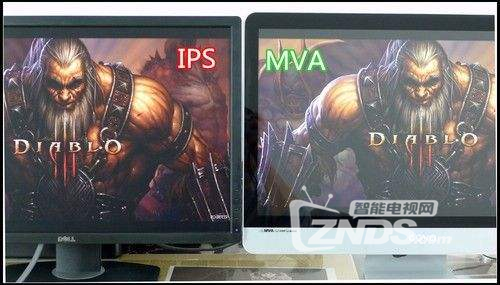

MVA總體上來說呢，相比IPS優點很明顯，就是漏光少（有人說MVA完全不漏光，我就說兩個字：呵呵），而且對比度也非常高，要比IPS的對比度高得多，加上漏光小，黑色顯示的就非常純正了，而且相比IPS更討好眼睛，AMVA屬于原生8bit面板，可視角度也比TN強但是不如IPS， AMVA響應時間就是友達改良過的，宣傳很好但是實際表現一般，不說和TN比，和IPS比有時候都略遜色，整體上和現在消費類的IPS面板響應差不多；不過也有優秀的，比如EIZOFG2421上面的夏普的一款MVA，那款面板響應堪比TN，還是上面說的，具體面板具體分析。就日常我們能看到的低端機器來說，大概參數就是原生8Bit色深，100% sRGB，這個面板適合預算又不多，又不能容忍IPS的漏光，TN的色彩的吧友。

PS：實際上之前MVA的響應時間一直很差，原來基本在25ms左右徘徊，現在的友達的AMVA為了解決這個問題通過加壓來提升響應時間，所以現在的MVA面板響應時間短了很多，但技術是有缺陷的，雖然解決了響應時間問題，可是這項技術不能解決灰階過度的問題，處理的時候會導致面板灰階過度不自然，色彩比較奇怪，所以即使是8bit面板，低端MVA的色彩效果還是不出眾，大家可以把這些低端的MVA機器劃在E-IPS的等級。

然后就是PVA（PatternedVertical Alignment）面板：

PVA技術由三星研發，實際是改良MVA的一種面板，正常也是原生8bit面板，這種面板用透明的ITO電極代替MVA中的液晶層凸起物，這樣一來就大大增高了背光的利用率和對比度；但是他在視角比較偏的時候色彩變化相對比較高，廣視角來說就屬于比較差了，而C-PVA面板屬于閹割版的PVA，他只有原生6bit，其他各方面表現近似于MVA，一般是低端PVA顯示器會采用；另外因為PVA和MVA很相似，所以MVA那種響應時間問題PVA也存在，PVA也是靠加壓來提高響應時間，犧牲的也是色彩，不過高端PVA還是以色彩為重，制造的用途主要還是作圖，對于低端C-PVA面板，基本上可以等價MVA去看。之前三星一直在搞這個，后來沒做起來又去推PLS去了，這個面板總之越來越少見了，但是高端機器上依然存在而且表現不差。

注：VA面板普遍對比度較高，至少都是1000:1這方面比普通IPS表現要好得多，IPS標就標1000:1或800:1，實際上有600:1都不錯了，加上漏光，黑色肯定不如VA系列那么純正。

接下來就是PLS面板了：

PLS是三星近幾年剛弄的面板，減少了PVA的投資來研發這個，此面板比較新，技術上結合了VA和IPS技術，這方面資料比較空白，而且之前用的人并不多，這個面板資料非常少，我最后都沒查到比較具體的東西，不過無意間在國外的一家論壇上看到老外一語道破天機：“Samsungis keeping their PLS technology a secret.... we don't know how many bits thepanel is actually.”最后這個老外得出來的結論是PLS就是三星造的E-IPS（這篇文章也是同樣的觀點http://www.digitalversus.com/sam ... per-pls-n19651.html），但我看了幾個面板，差一點的就是原生6Bit，好一點的是原生8Bit的。而且根據目前機器的實際表現，我個人認為這個面板就是三星自己的IPS，用的類似的技術做的類似的東西，只不過為了避開IPS的專利，相比IPS來說漏光有所改善但也沒到VA那種程度，其他方面基本和IPS相同，也是有好的有壞的，低端機上和E-IPS一個級別，高端機上表現不差，整體表現偏向同價位的IPS。

注：有些27寸1440P的機器用的是8Bit的PLS面板，這個還是很推薦的，因為相比同價位IPS，這種大尺寸上普遍PLS漏光還是小很多的，而且效果沒有太大的差別。

最后還是TN面板：

這個面板真沒啥說的，幾乎大家都見過，記得幾年前數碼產品都喜歡標TFT屏幕，基本上都是TN。（TN面板、IPS面板等都是TFT技術的分支，TFT不是面板）作為6bit的入門面板，抖動到8bit效果也很一般，廣色域TN價格也不低，但是因為色深跟不上，只是色域高而已，普通人更用不上了，但是因為廣色域偏色給人主觀感受不錯（參考三星手機），所以筆記本上廣色域TN倒是很受玩家追捧，不少準系統玩家甚至買停產的二手面板。。。一般來說大家買的TN就是最普通的TN面板了，特點上響應速度極快，遠超上面幾種面板，成本很低，技術成熟，很多東西上都用的這種面板，但是缺陷也很明顯，對于一般的TN來說，色域一般，接近sRGB，但視角窄，對比度也低，色深只有6Bit，相比上面幾種色彩是最差的了，但是價格便宜，800以下都能拿到，對于預算不寬裕的吧友來說，提供了一個低價顯示器的方案；而且對于發燒級游戲玩家的話，TN還是有用武之地的，之前CRT打電競的用不了LCD就是因為響應慢刷新低，玩游戲跟不上節奏，現在部分電競顯示器的高速TN面板+超高刷新率就能滿足這些游戲發燒玩家，當然寫本帖的這個時間來說，F(xiàn)G2421其實是發燒玩家的不二選擇，家用神器，拿來家用的話缺點只有價格高，堪稱完美的機器。

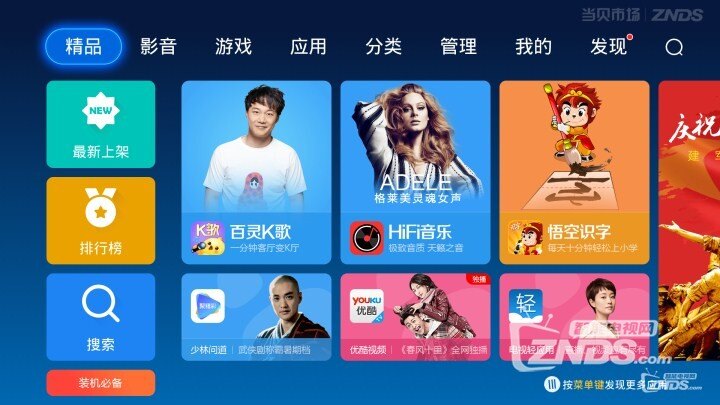

以上就是《【微鯨科普】關于顯示器大揭秘——面板》的全部內容，智能電視用戶也可以安裝當貝市場（www.dangbei.com）搜索各種應用軟件下載。

wuyuetian12 · 發表于 2017-9-1 14:21

面板應該是電視最重要的組合之一了

szjirong · 發表于 2017-11-9 19:22

此樓主日后必成大器！不是一語雙關...

331259445 · 發表于 2017-11-11 04:10

老鐵666！必須支持一波！

55D2UA · 發表于 2017-11-16 11:18

信息量好大啊～
